Основе посуда под притиском Ⅱ

1. Структура

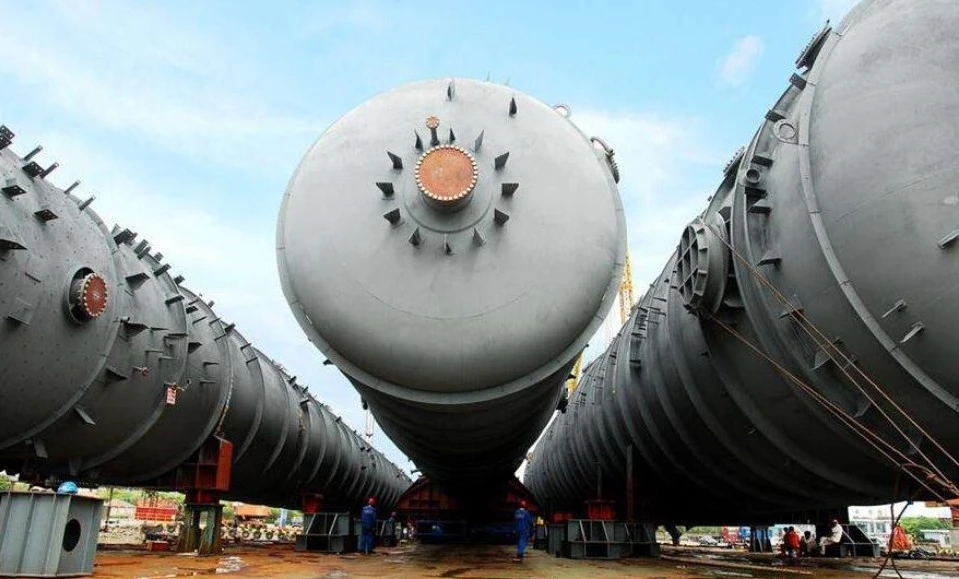

Посуде под притиском се генерално састоје од цеви (такође познате као шкољка), главе (познате и као крајњи поклопац), прирубнице, заптивног елемента, отвора и млазнице (шахт, ручна рупа, отвор за огледало, улазна и излазна млазница материјала), прибор (ниво мерач, мерач протока, цев за температуру, сигурносни вентил итд.) и подршку.

2. Заједничко неколико вредности притиска
Испитни притисак > Пројектни притисак Већи или једнак пројектованом притиску диска за пуцање Већи или једнак притиску подешавања сигурносног вентила Већи или једнак максималном радном притиску
ПС: Већина њих је већа.

3. Класификација нивоа притиска
1) Посуда ниског притиска (Л), 0.1МПа Мање или једнако П< 1.6MPa;
2) Посуда средњег притиска (М), 1,6 МПа мање или једнако П< 10.0MPa;
3) Посуда високог притиска (Х), 10.0 МПа Мање или једнако П< 100.0MPa;
4) Посуда ултра високог притиска (У), П веће од или једнако 100,0 МПа

4. Класификација посуда под притиском
Према различитим материјалима садржаним у посуди под притиском, наш медијум је подељен у две групе, а свака група је подељена у три категорије.
Прва група медија: степен токсичности је изузетно штетан, високо штетни хемијски медији, експлозивни медији, течни гас.
Друга група медија: састоји се од медија који нису прве групе, као што су хемијски медији умерене токсичности, укључујући водену пару, азот итд.

5 Вентил за смањење притиска
Принцип рада вентила за смањење притиска је да користи мембрану, опругу, клип и друге осетљиве елементе за промену размака између диска вентила и седишта, и производи пригушивање када медијум прође, тако да притисак пада и декомпресује вентил.

6. Манометар
Манометар је инструмент који показује средњи притисак у посуди и важан је сигурносни уређај за посуду под притиском.
Клипни манометар се обично користи као стандардни инструмент за калибрацију, манометар у колони течности се углавном користи само за мерење веома ниског притиска, посуде под притиском се широко користе у различитим типовима мерача притиска еластичних елемената.

7. Мерач нивоа течности
Мерач нивоа течности, такође познат као мерач нивоа течности, користи се за посматрање и мерење промене положаја течности у посуди. Посебно за контејнере који садрже течне гасове, мерач нивоа је суштински безбедносни уређај.

8. Термометар
Термометар је инструмент који се користи за мерење степена хладноће и топлоте неке супстанце и може се користити за мерење температуре медијума посуде под притиском. За контејнере у којима је потребно контролисати температуру зида, мора се инсталирати и термометар за мерење температуре зида.
